С этой подставкой у меня связана одна история, благодаря которой ценность изделия возросла в несколько раз.
Ноутбук стал сильно перегреваться, а вентилятор – орать как самолёт-истребитель, постепенно сводя меня с ума. Посмотрел готовые подставки для дополнительного охлаждения и почитал отзывы. Стало ясно: вещь не самая дешёвая и не такая эффективная, как это требовалось.
Нарисовал набросок на бумаге и всё обдумал. Оставалось добраться до строительного магазина. Вся проблема была в том, что он оказался не просто закрыт, а закрыт насовсем. Представьте: раннее утро выходного дня, я радостный чешу в магазин. Подхожу к предполагаемому месту и 20 минут ищу вход, пока не осознаю, что магазина в том месте уже нет.
С трудом нахожу номер телефона сети строительных гипермаркетов и связываюсь с оператором, которая помогла узнать, что в радиусе нескольких километров есть ещё один такой же магазин. Ориентирование на местности, корректировка плана и новый марш-бросок.
Пришлось идти через мост. Привык, что все мосты в Санкт-Петербурге над водой – редко встречаются другие, под которыми либо обычная трасса, либо железная дорога. При прохождении мостов всегда успокаивает факт присутствия воды – в случае чего смягчит падение. Я не особо дружу с высотой, да и она меня тоже не любит.
Мост оказался с резким набором высоты. Потратил кучу сил и нервов, чтобы его преодолеть. Добрался до магазина и понял, что наличных денег не хватает. Была на всякий случай с собой кредитка, но не моя. Пришлось сделать огромный круг в поисках банкомата, а потом – снова вернуться в магазин. Оставалась долгая дорога в несколько километров до ближайшего транспорта. Вместо 1.5 часов потратил 5-6.
📦 Покупки
- Металлическая пластина (на дно)
- Металлическая сетка (в магазине называлась "лист стальной штрекметалл")
- ПВХ уголки чёрные
- Двухсторонний скотч
- Вентилятор (кулер) Cooler Master MegaFlow 200 LED за 1.000 рублей
У меня было:
- Регулятор оборотов вентилятора (реобас) – в комплекте были нужные провода
- Старый БП (блок питания) от компьютера + провод в розетку
- Обычный провод и выключатель
- Изолента чёрная
💳 Потрачено 2.000 рублей
Нужно учитывать, что у меня былие нужные инструменты и, как минимум, саморезы, а также – другие составляющие для всей моей безумной задумки.
🛠 Инструменты
- Ножовка по металлу (пила)
- Ножницы
- Линейка и маркер
- Саморезы
- Отвёртка
- Напильник
- Шкурка (наждачка)
- Пассатижи (для откусывания проводов)
- Канцелярский нож (для зачистки проводов)
♻ Инструкция

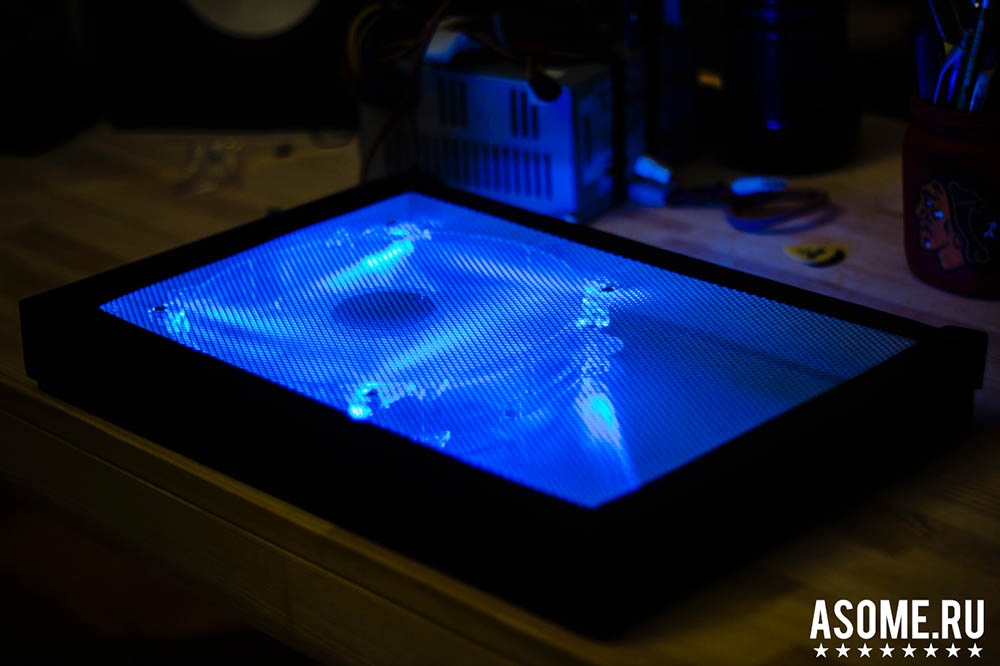

Охлаждающая подставка – простейшее изделие. Время затрачивал только на то, чтобы сделать всё максимально точно.
1. Измерил ноутбук и прикинул размер будущей подставки (сделал это до похода в магазин, а потом ещё раз после).
2. Разметил линейкой и вырезал ножницами нижнюю часть из металла (дно). Обработал напильником.
3. Вырезал верхнюю сетчатую часть. Обработал напильником, чтобы не цепляться и не порезаться при использовании.
4. К верхней части прикрутил вентилятор. В комплекте к нему шли винты-саморезы. Вентилятор очень тихий. Специально искал большой – 200 х 200 мм (20 x 20 см).
5. Отмерил и ножовкой распилил все необходимые доски. Зашкурил их.
6. Просверлил доски по периметру – сделал отверстия для саморезов, чтобы во время вкручивания не раскололось дерево на две части.
7. Прикрепил металлическое дно саморезами к деревяшкам.
8. Обклеил все нужные места чёрной изолентой – особое внимание уделил острым краям сетки.
9. Прикрепил сетку с вентилятором саморезами (на фото момент до обклейки изолентой).
10. Вырезал стенки из ПВХ уголков (пришлось всё отмерить очень точно) и обработал напильником.
11. Приклеил стенки двухсторонним скотчем (спустя время убрал скотч и приклеил их эпоксидным клеем).
12. Подключил реобас (регулятор вентиляторов) к блоку питания и к подставке, при этом правильно вставил провода в нужном месте, которые идут через выключатель.
13. Закрепил всё под столом – всё скрытно и удобно
🔥 Вырезал отверстие в корпусе, чтобы снизить температуру
Кроме самой подставки пришлось ещё поколдовать с ноутбуком. HP очень сильно греются. Не помню когда, но пришлось вытащить стандартный ноутбучный вентилятор и заменить его маленьким Gelid Silent 5 [FN-SX05-40] – не сказал бы, что он сильно помог, но какое-то время проработал. Его тоже подключил через реобас.
В какой-то момент было решено, что в ноутбуке придётся сделать дополнительное отверстие, чтобы улучшить обдув и снизить температуру.
Это тоже было просто:
- Разобрал ноутбук
- Разметил
- Сделал много отверстий сверлом
- Аккуратно произвёл боковое сверление
- Зачистил напильником
- Сделал маленькие отверстия для винтов
- Прикрутил сетку
- Покрасил серебристые винты чёрным маркером
🔋 Спустя год
Подставка работает больше года. Если бы не она – ноутбук давно бы накрылся. В последнее время при сложных задачах он выключается.
У ноутбука давно не работает аккумулятор – приходилось сидеть на шнуре питания. После создания подставки мобильность ещё сильнее уменьшилась, приковав компьютер к столу в ближайшем радиусе.
Ноутбук достаточно мощный и выручал много раз, но его пора менять – отлично отработал своё. Было приятно сделать что-то своими руками – результат поразил! Не ожидал, что получится настолько аккуратно и эстетично.
